خدمات پسیو شبکه و کابل کشی ساخت یافته Passive & Structured Cabling


خدمات پسیو شبکه یکی از مهمترین و اساسی ترین عملیات زیر ساختی شبکه می باشد که اجرای صحیح آن و رعایت استاندارهای کابل کشی ساخت یافته از اهمیت بسیار بالایی برخوردار میباشد . انجام درست و اجرای صحیح و اصولی این عملیات میتواند باعث جلوگیری از ایجاد هدر رفت و افت سرعت در شبکه و همچنین می تواند تاثیر به سزایی در زیبای محل استفاده از تجهیزات داشته باشد.قطعا اجرای صحیح نیازمند دانش و تخصص و تجربه بالا میباشد. تیم اجرایی ایمن شبکه هوشمند با تکیه بر توان تخصصی پرسنل خود آمادگی خود را با بیش از ده سال تجربه اجرایی پروژه های بزرگ و کوچک در محیطهای عملیاتی مختلف برای اجرای عملیات کابل کشی ساخت یافته فیبر نوری و مسی برق و ... را اعلام می دارد.

لوله گذاری مسیر کابل
استفاده از لوله های مختلف جهت عبور کابل ها از آن ها
یکی از مهمترین مراحل خدمات پسیو طبق اصول و استانداردهای انجام عملیات پسیو در محیطهای بیرونی مختلف (روی دیوار و پشت بام و رایزرهاو ... ) و یا مسیر هایی که کابل باید در طی مسیر مدفون گردد و در مسیرها و کانالهای زیر زمینی ارتباطی با شرایط آب و هوایی و محیط مختلف بسته به نوع کابلها و سایر شرایط ذکر شده باید از انواع لوله های با سختی و جنس مختلفی (فلزی، فلکسی، پلی اتیبن و ....)  جهت عبور کابل از داخل آن استفاده شود که این امر باید دو مورد مهم یعنی امنیت و زیبایی را برای کابل و کارفرما فراهم سازد.در این مورد یکی دیگر از مهمترین کارها استفاده صحیح و مناسب از اتصالات لوله ها می باشد که متاسفانه در بسیار از موارد دیده می شود به جهت عدم استفاده از این اتصالات با توجه به هزینه بالای انجام شده برای خرید و لوله گذاری، کابلها از محل اتصالات لوله دچار آسیب شده  و تمام هزینه انجام شده را به هدر داده اند.

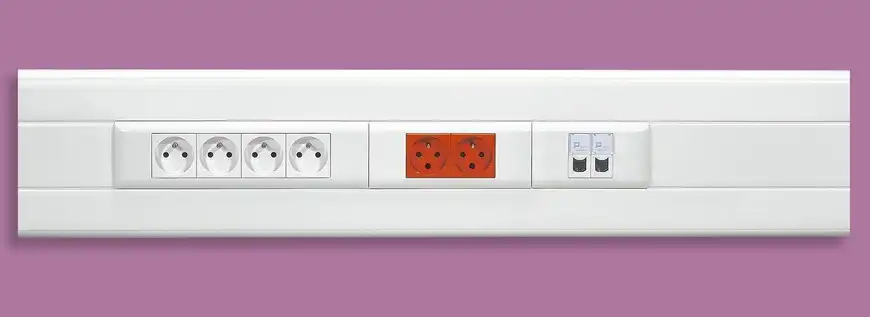

استفاده از ترانک، داکت، کنده کاری جهت عبور کابل ها
همانند لوله گذاری برای محیطهای خارجی در محیطهای داخلی نیز جهت عبور کابلهای مختلف اعم از شبکه، برق، فیبر نوری، دوربین و .... از انواع داکتها و ترانکها و لوله های محیط داخلی در قسمت خدمات پسیو استفاده می شود با این تفاوت که در این محیط زیبایی بیشتر از امنیت مورد توجه میباشد . البته در این مورد هم استفاده از اتصالات درست و مناسب بسیار اهمیت دارد (بیشتر از جنبه زیبایی). ابته از نظر قیمت ترانک بسیار گرانتر از داکت می باشد ولی از نظر کارایی و زیبایی ترانک بسیار مناسب تر است مخصوصا برای نقاط انتهایی شبکه چون قابلیت نصب انواع پریز را روی خود دارد و همچنین در ترانک میتوان با استفاده از جدا کننده ها مسیر عبور برق و شبکه را از هم در داخل آن جدا کرد ولی در داکت نیاز به استفاده از دو مسیر و یا دو داکت مختلف است.


نصب و راه اندازی دکل های مختلف جهت نصب دوربین و لینک های وایرلس
یکی دیگر از خدمات شرکت ایمن شبکه هوشمند طراحی و تهیه و نصب و راه اندازی دکل های مختلف(خود ایستا، مهاری و....)  با کاربردهای متفاوت(مخابراتی، نظارتی، روشنایی و ...) و ارتفاع مورد نیاز می باشد. این دکلها بر اساس کاربرد و محل نصب متفاوت بوده و البته مساله مهم دیگر در این باره انجام و اجرای زبر سازی و فونداسیون مناسب و اصولی برای آنها میباشد که در شرایط مختلف آب و هوایی و مرور زمان مشکلی برای آن به وجود نیاید.البته مبحث بازدید دوره ای و پشتیبانی و نگهداری نیز بسیار اهمیت داد.

Fiber Optic Test
انجام تست های مختلف مربوط به کابل فیبر نوری
یکی دیگر از مراحل در قسمت خدمات پسیو انجام تست های اصولی و مناسب برروی کابلهای نصب شده و اتصالات انجام شده بر روی آنها میباشد که این امر نیاز به تخصص و تجهیزات و تجربه در این حوزه دارد که میزان افت و یا درستی اتصالات و صحت عملکرد تجهیزات نصب شده پسیو را نشان میدهد که برای تست نیاز به تسترهای مختلف با قابلیهای متفاوت است.

آرایش رک شبکه
نصب و آرایش رک های ایستاده و دیواری
یکی دیگر از خدمات شرکت ایمن شبکه هوشمند در حوزه خدمات پسیو تهیه و نصب و آرایش رکهای مختلف در سایزهای مختلف با توجه به نیاز و شرایط محیطی کارفرماست. آرایش رک میتواند هم در زیبایی محیط کاری  هم سادگی در کنترل کابلها و اتصالات کمک کند و همچنین میتواند در سرویسهای دوره ای در تسریع روند کار بسیار کمک کننده باشد.البته انتخاب رک مناسب و تجهیزات مناسب برای آرایش مثل Cable Management و Blank Panel و ... خود از اهمیت بالایی برخوردار است.

نصب پچ پنل شبکه
نصب پچ پنل های مختلف اعم از مخابراتی، فیبر نوری و شبکه
پچ پنل به عنوان رابطی بین کابلهای مسیر و دستگاه های کنترل کننده ابتدایی و انتهای مسیر درداخل رکها نصب می شود. پانچ درست و اصولی و البته کیفیت خود کالا و همچنین انتخاب نوع مناسب آن در این نقاط بسیار اهمیت دارد . پانچ نادرست و یا کیفیت نامناسب آن می تواند باعث افت شدید سرعت در شبکه های کامپیوتر و یا قطع و وصل صدا در پچ پنل های مخابراتی و ... شود.نصب صحیح و با ترتیب درست پچ پنل نیاز به دقت بالا دارد و کاری زمان بر است و باید بر اساس شماره های از قبل مشخص شده انجام شود.

Electrical panel
نصب و طراحی شبکه های برق اضطراری و UPS
برق اضظراری خود به تنهایی نیاز به دانش علمی و حرفه ای جداگانه ای دارد و از اهمیت فوق العاده بالایی نسبت به سایر تجهیزات برخوردار است. انتخاب نامناسب تجهیزات و کابلهای ارتباطی برق مورد نیاز و همچنین تابلوهای مرکزی  و توزیع برق اضطراری و اصلی می تواند عامل اصلی قطع برق و بروز خرابی در تجیزات و برخی موارد بروز آتش سوزی شود . UPS و کابل و تابلو ها باید حتما بر اساس میزان بار تجهیزات و پس از بررسی های علمی و دقیق و با نگاهی به آینده انتخاب و تهیه و اجرا شود.  متخصصین شرکت ایمن شبکه هوشمند آماده هستند تا به کارفرمایان عزیز در این زمینه در قالب خدمات پسیو خدمات ارایه نمایند.

چاه ارت
حفر و راه اندازی چاه های ارت براساس نیاز
چاه ارت چاله ای است که بصورت عمقی در زمین حفر کرده تا جایی که به رطوبت نسبی خاک رسیده و در داخل آن از صفحه مسی که توسط سیم مسی به صفحه جوش خورده استفاده کرده و صفحه را بصورت عمودی ( به جهت بیشترین سطح تماس با خاک ) در چاه ارت قرار داده و اطراف صفحه از مواد بنتونیت پوشانده و سیم مسی را به بیرون چاه ارت کشیده و به تابلوی تست باکس برده و از آن جا به کلیه دستگاههای الکتریکی متصل می نمائیم.
علل اجرا و ایجاد سیستم ارتینگ
الف – اتصال زمین (ارت) حفاظتی
ب – اتصال زمین (ارت) الکتریکی

نصب کیستون
نصب کیستون های شبکه و پریز های برق و برق اضطراری

اتاق باطری
نصب باطری و کابینت باطری UPS و راه اندازی آن


طراحی نقشه و شماره گذاری کابل ها و تجهیزات

Passive تجهیزات

لیستی از تجهیزات غیر فعال (Passive):


انواع Patch Panel ( برای کابلهای Cat 5, Cat6 و (Fiber Optic)
انواع Cable Management و Rack Panel
انواع Power Module برای Rack
انواع کابل
انواع Patch Cable
انواع Connector
انواع Keystone
انواع FLB - FLOOR BOXES FOR RAISED FLOORS
انواع FACE PLATE
انواع سوکت دیواری
انواع Inline Coupler
انواع ابزار نظیر Crimping ، Striper ، Punch Down و ...
انواع USB HUB
انواع تستر
انواع رک آماده نصب ) با تجهیزات داخلی (

و ...
