کابل کشی شبکه چیست؟

در گذشته از کابل کشی نقطه به نقطه استفاده می شد، به این معنی که هر سخت افزار از کابل مخصوص خود استفاده می کرد. کابل کشی به معنای واقعی کلمه از نقطه به نقطه دیگر انجام می شد.

این امر برای تأمین نیاز روزافزون به سرعت و پهنای باند بیشتر، سیستم های کابل کشی ساخت یافته مورد استفاده قرار گرفتند و اکنون بهترین راه حل برای شبکه های تجاری هستند.

انجام پروژه های حرفه ای کابل کشی شبکه نیازمند دانش تخصصی و پیمانکار با تجربه کابل کشی می باشد که بتواند خدمات و پروژه های کابل کشی را با بالاترین کیفیت و بدون عیب و نقص اجرا کند.

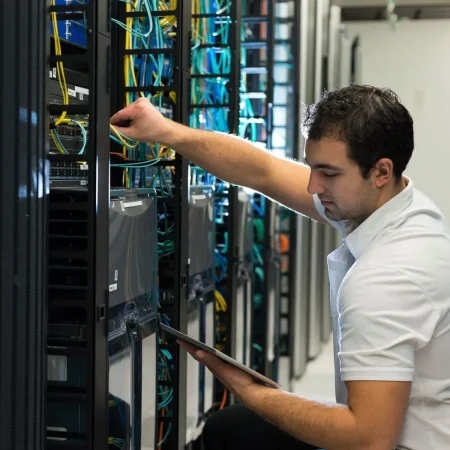

کابل کشی شبکه

کابل کشی شبکه

کابل کشی شبکه یکی از مهمترین جنبه های طراحی شبکه است، با این حال کمتر مدیران شبکه به آن توجه می کنند. در ادامه حقایقی در مورد استانداردهای کابل های شبکه و نصب و انجام یک کابل کشی شبکه خوب به شما ارائه می شود.

وقتی صحبت از انجام خدمات طراحی شبکه می شود، یکی از مهمترین تصمیماتی که می گیرید انتخاب کابل خوب و کابل کشی مناسب برای شبکه است. حتی اگر متخصصین کابل کشی حرفه ای شبکه را استخدام می کنید، برای شما مهم است که بدانید آنها این کار را به چه شکل انجام می دهند تا بتوانید کار آنها را بهتر ارزیابی کنید.

در این مطلب، نحوه انتخاب کابل مناسب و نحوه نصب و انجام کابل کشی شبکه را از دید ایمن شبکه هوشمند نشان خواهیم داد.

تعریف کابل شبکه به زبان ساده:

بطور کلی کابل شبکه مجموعه ای از سیم ها است که می تواند از جنس مس یا شیشه باشد. از این سیم ها برای اتصال و انتقال داده و اطلاعات بین اجزا و مولفه های شبکه (بین کامپیوترها و روترها و سوییچ ها و شبکه های استورج (SAN ) و…) استفاده می‌شود.

پس کابل ها بصورت کلی اتصالاتی هستند که داده‌ها از طریق آن انتقال می یابند. حالا که درباره کاربرد کابل های شبکه صحبت کردیم بهتر است با انواع کابل شبکه کامپیوتری بیشتر آشنا شویم.
انواع کابل مورد نیاز شبکه یا به عبارتی کابل شبکه LAN، عبارتند از کابل زوج به هم تابیده ( Twisted Pair )، کابل Unshielded Twisted یا UTP، کابل کواکسیال Coaxial، کابل چند جفتی Multi Pair.

نوع کابل چه در شبکه های محلی و LAN و چه در شبکه های WAN نقش مهمی ایفا می‌کند اما شما فقط در کابل کشی شبکه خودتان تصمیم گیرنده هستید و کابل کشی WAN بر عهده اپراتورها است.

انتخاب نوع کابل ها برای کابل کشی شبکه

در گذشته، کابل کواکسیال | کابل هم محور coaxial cable بسیار مورد استقاده بود. کابل کشی بدون محافظ | Unshielded Twisted در ابتدا بر اساس استانداردهای دسته 3 و با حداکثر 10 مگابیت بر ثانیه اجرا می شد. کابل رده 5 هنوز برای اکثر بودجه مدیران شبکه دور از دسترس می باشد و البته کسانی که پول و سرمایه زیادی داشتند کابل فیبر را در نظر می گرفتند.

امروزه برای اجرای کابل کشی شبکه، انتخاب های شما بسیار واضح تر از چند سال پیش است. در بیشتر مواقع در کابل کشی های شبکه از نوعی کابل کشی بدون محافظ جفت پیچ خورده |unshielded twisted-pair یا UTP استفاده می کنند، اگرچه برخی از سازمان ها از فیبر برای دستگاه های رومیزی خود استفاده میکنند.

معرفی انواع کابل های UTP

کابل کشی UTP به طور کلی توسط “دسته بندی های افزایشی رتبه بندی می شود. به عنوان مثال، وقتی کسی در مورد کابل کشی دسته 3 صحبت می کند، منظور نوعی کابل کشی است که معمولاً در تلفن و سایر برنامه های صوتی یا انتقال داده با سرعت پایین یافت می شود و فرکانس انتقال آن 16 مگاهرتز است.

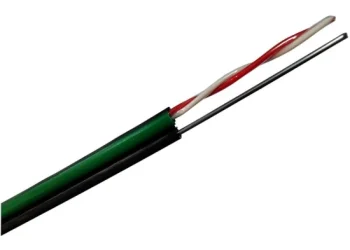

کابل Category 1 utp

Category 1

برای ارتباطات تلفن استفاده می شود. برای انتقال داده ها مناسب نیست

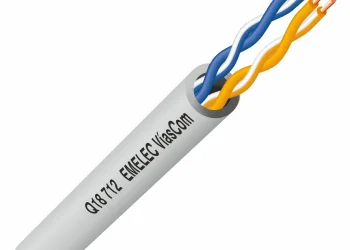

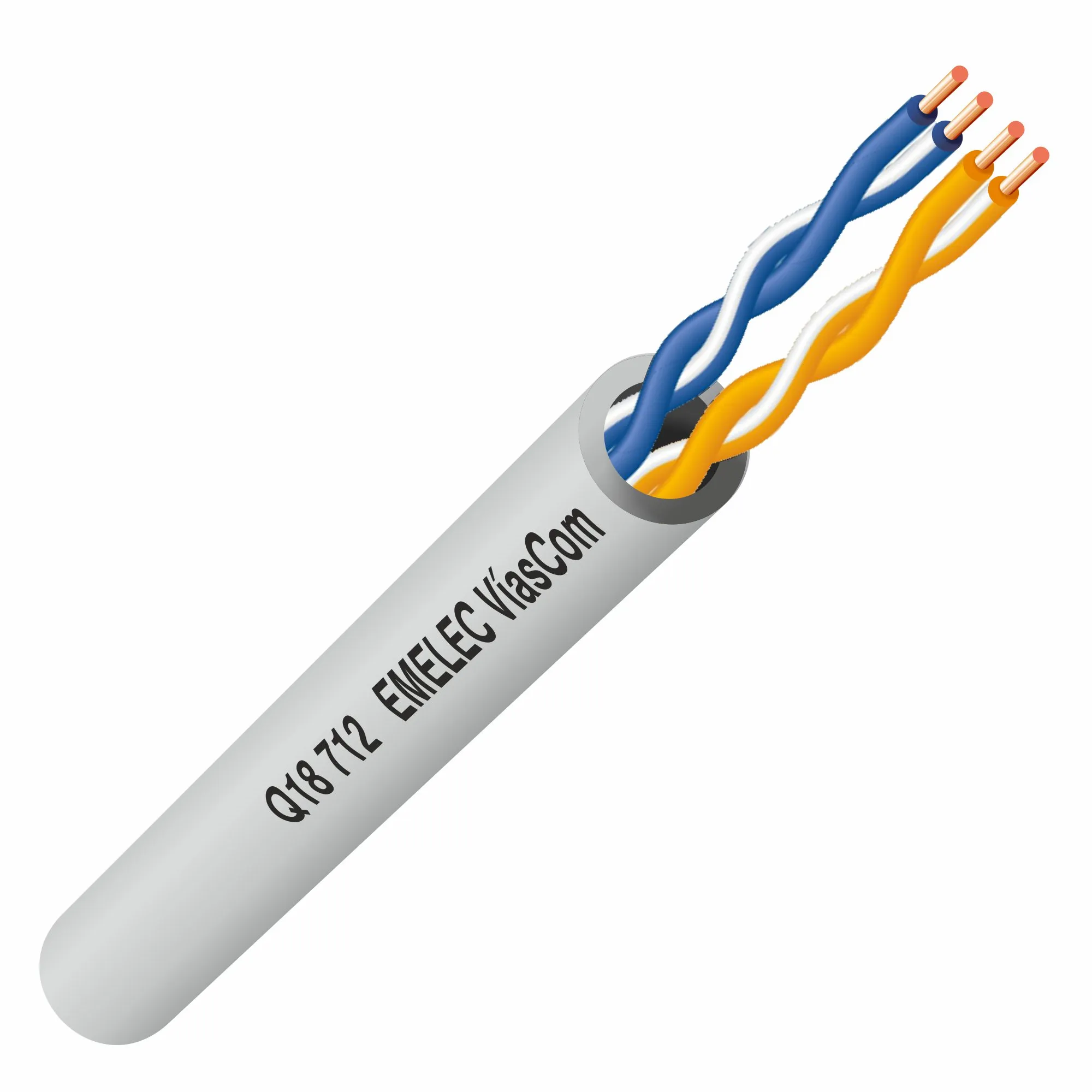

کابل Category 2 utp

Category 2

توانایی انتقال داده تاMbps 4 را دارد و فرکانس MHz 10 را پشتیبانی می کند.

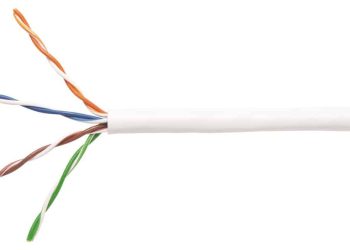

کابل Category 2utp

Category 3

توانایی انتقال داده تاMbps 10 را دارد و فرکانس MHz 16 را پشتیبانی می کند.

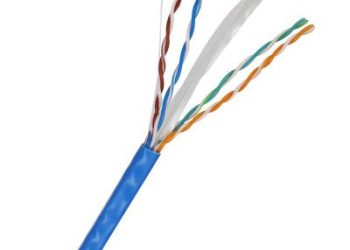

کابل Category 4 utp

Category 4

 در شبکه های Token Ring استفاده می شود. توانایی انتقال داده تاMbps 16 را دارد و فرکانس MHz 20 را پشتیبانی می کند.

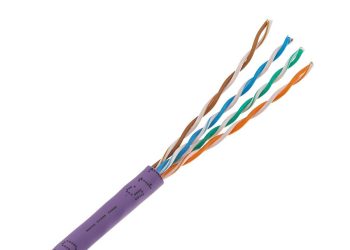

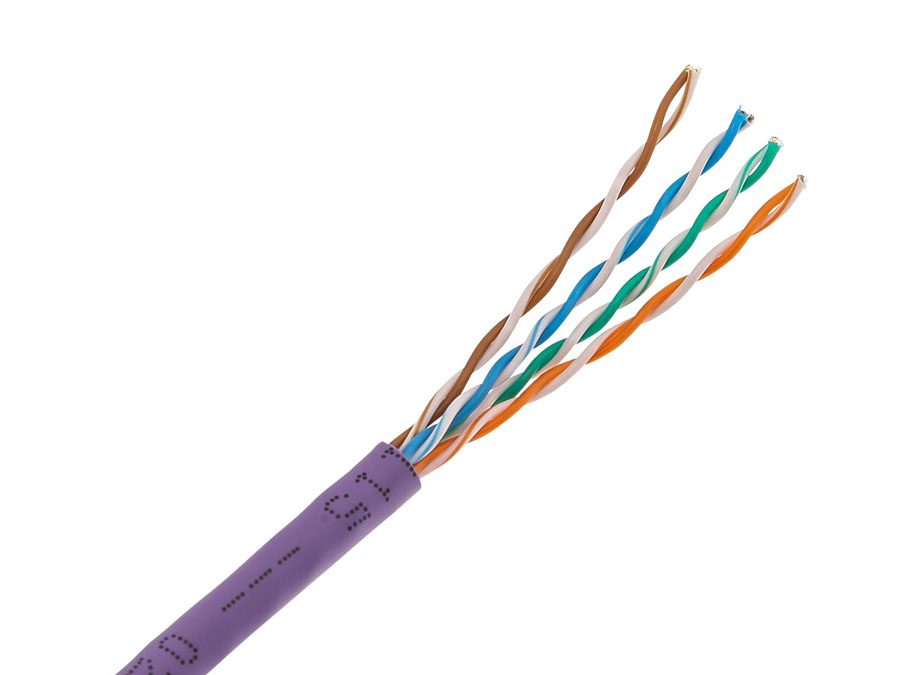

کابل Category 5 utp

Category 5

توانایی انتقال داده تاMbps 100 را دارد و فرکانس MHz 100 را پشتیبانی می کند.

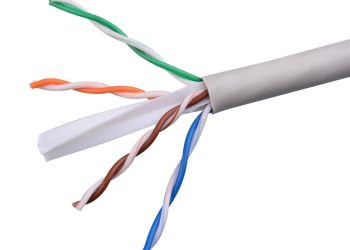

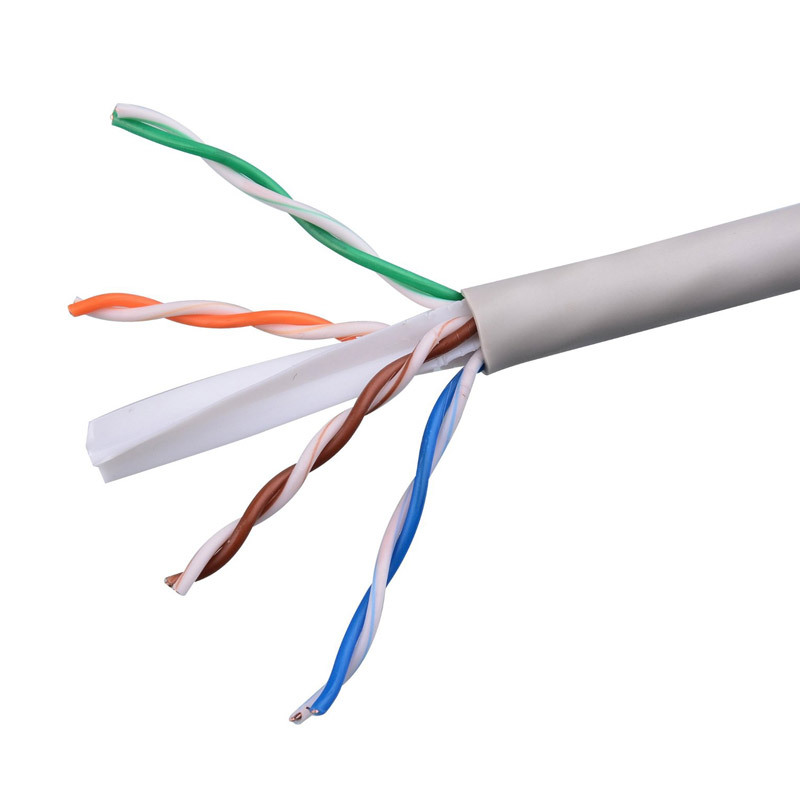

کابل Category 5e utp

Category 5e

توانایی انتقال داده تاMbps (1Gbps) 1000 را دارد و فرکانس MHz 100 را پشتیبانی می کند.

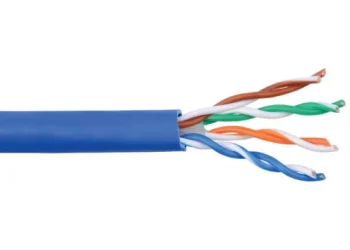

کابل Category 6 utp

Category 6

معمولا کابل Cat6 شامل 4 زوج سیم مسی 24 گیج آمریکایی می باشد توانایی انتقال داده تا (1000Mbps (1Gbps را دارد و فرکانس MHz 250 را پشتیبانی می کند.

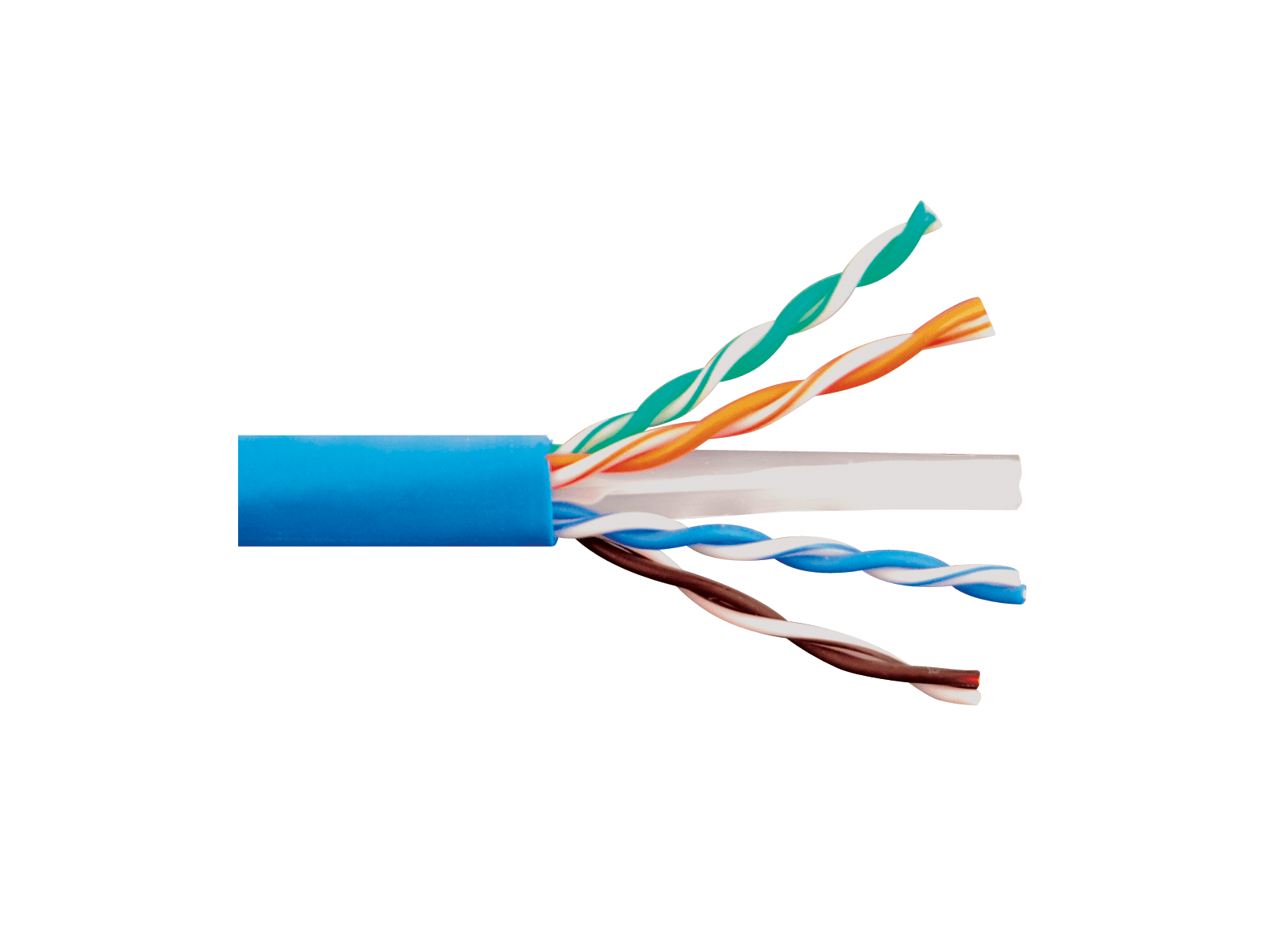

کابل Category 6e utp

Category 6e

این کابل توانایی پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه را دارد و حداکثر پهنای باند این کابل ۵۰۰ مگاهرتز بر ثانیه است.

مگا هرتز، نه مگابیت لطفاً توجه داشته باشید که برای توصیف فرکانس انتقال از مگاهرتز (MHz) استفاده می کنیم نه از مگابیت بر ثانیه (Mbps). رتبه MHz مگاهرتز به طور مستقیم بر میزان Mbps مگابیت بر ثانیه تأثیر می گذارد، اما مقدار آنها یکسان نیست.

مهم ترین انواع کابل های UTP

انجام خدمات پشتیبانی و نگهداری شبکه برای سیستم هایی که اصولی و استاندارد و با بهترین تجهیزات راه اندازی شده این بسیار راحت تر و می باشد، بنابراین توصیه می کنیم دست کم از کابل های UTP Cat6 برای صدا و داده در انواع کابل شبکه استفاده کنید. در حال حاضر امروزه، هیچ دلیلی برای استفاده از رده های کمتر وجود ندارد.

عملکرد شرکت خود را برای کابل کشی شبکه بررسی کنید:

چند قانون اساسی در اجرای کابل کشی شبکه وجود دارد که حتما باید به منظور بهینه کردن هزینه های کابل کشی شبکه رعایت کنید:

کابل کشی شبکه در ایمن نت

 طول کابل ها در اجرای کابل کشی شبکه

طول هیچ کابل نباید بیش از 100 متر طول داشته باشد، این اندازه شامل کابل های متصل شده هم می شود. فاصله بین دیوار/سقف – که فاصله حرکت افقی نیز نامیده می شود – نباید بیش از 90 متر باشد. این اجازه می دهد تا 10 متر برای وصله کابل در هر دو طرف اتصال به کار ببرید.

تداخل کابل ها در کابل کشی شبکه

هیچ کابلی نباید نزدیک دستگاه هایی که تداخل الکترومغناطیسی ایجاد می کنند، اجرا شود. این یکی از مواردی است که اغلب توسط نصاب کابل آماتور رعایت نمی شود. دستگاه هایی که میدان های الکترومغناطیسی تولید می کنند شامل واحدهای گرمایش/سرمایش، چاپگرها، دستگاه های کپی، سیم کشی برق، تجهیزات فیلمبرداری و موارد دیگر است.

در کابل کشی شبکه، کابل UTP را حداقل 3 فوت از هر چیزی که می تواند زمینه اتصالی ایجاد کند، دور نگه دارید. علاوه بر این، بسیار مهم است که کابل UTP را تا آنجا که ممکن است از نورهای فلورسنت دور نگه دارید. زیرا کابل ها با نورهای فلورسنت بیشتر مستعد تداخل هستند.

هنگام کابل کشی کابل ها را با احتیاط حمل کنید

اگر کابل ها را خیلی محکم به هم ببندید، همان خطرات را دارید که هنگام صاف کردن آن کابل ها را تهدید می کنید. نهایتا، هنگام کشیدن کابل از طریق سقف یا لوله، مراقب میزان کشش کابل باشید. برای جلوگیری از کشش کابل، از 25 پوند نیروی کششی تجاوز نکنید، فشار بیشتر به ویژگی های الکتریکی کابل آسیب می رساند.

درخواست مشاوره اختصاصی

جهت دریافت مشاوره توسط کارشناسان فنی ایمن نت لطفا اطلاعات زیر را تکمیل نمایید:

مراحل پیاده سازی کابل ‌کشی شبکه

در هر شبکه ارتباطی انواع تجهیزات مورد نیاز برای برقراری ارتباط بین سایر اجزا مورد استفاده قرار می گیرند. هر یک از این تجهیزات با استفاده از کابل های شبکه به هم مرتبط می شوند. به طور مثال برای استفاده از دستگاه پرینتر باید آن را به سیستم کامپیوتر پرسنل متصل کنیم.

در این زمینه از کابل های مخصوص استفاده می شود. مهندسین مجرب تیم ایمن نت پس از بازدید از پروژه مورد نظر شما مراحل اجرایی کار را با دقت و تخصص بالا پیش می برند. به این ترتیب با نازل ترین هزینه ها بهترین خدمات کابل کشی شبکه را دریافت خواهید کرد. مراحل پیاده سازی کابل کشی شبکه را در زیر مشاهده می کنید:

اجرای خدمات کابل کشی شبکه های امروزی با استانداردهای متنوعی انجام می گیرد. در این فرایند پس از نیازسنجی پروژه و بررسی علاقمندی های کارفرمایان، تجهیزات اولیه تامین خواهند شد.

سپس هر یک از تجهیزات بر اساس نقشه های تهیه شده در محل اولیه نصب می شوند. به این ترتیب کابل کشی سیستم شبکه با روش های استاندارد انجام می گیرد. استانداردهای مربوط به سیستم کابل کشی شبکه برای انتقال داده های مختلف اعم از صدا، تصویر و انواع داده ها متفاوت هستند.

در این زمینه از کابل هایی مانند UTP Cat6 استفاده می شود که برای راه اندازی زیرساخت شبکه بسیار کارآمد خواهند بود.

خدمات پسیو شبکه با برقراری اتصال بین پریزها، روترها و… تکمیل خواهند شد. در این زمینه کابل کشی شبکه حائز اهمیت خواهد بود و بستر مناسبی برای این ارتباطات فراهم می کند. برای اتصال هر یک از این تجهیزات باید کابل ها به پچ پنل های بخش های مختلف سازمان متصل شوند.

این پیش نیاز اولیه برای اجرای سایر مراحل اهمیت دارد. پچ پنل های موجود در سازمان ها و شرکت ها در دو مدل Loaded و Unloaded ارائه می شوند و هر یک کارایی خاص خود را دارند.

در بخش های بعدی برای اجرای کابل کشی شبکه از کابل هایی با ابعاد کوچکتر به نام Patch Cord استفاده می شود که به عنوان سوییچ شبکه شناخته می شوند. برای برقراری ارتباط بین هر یک از اجزای شبکه شما به کابل مجزایی احتیاج خواهید داشت. در این حوزه برای اتصال سوییچ ها و پچ پنل های شبکه نیز از کابل های مخصوصی به نام straight-through استفاده می شود که کیفیت سیستم را به شدت ارتقا می دهند.

طراحی و اجرای کابل کشی شبکه

کابل کشی شبکه های کامپیوتری

در زمان انجام خدمات کابل کشی شبکه به نکات زیر توجه کنید:

کارشناسان
  • جهت دریافت اطلاعات بیشتر تماس بگیرید
02188970170

روش های کاهش هزینه خدمات کابل کشی شبکه

هزینه های کمرشکن اجرای شبکه و فرایند کابل کشی در سیستم آن گاها شرکت ها و سازمان ها را با مشکلاتی رو به رو می کند. از این رو برخی روش ها برای کاهش هزینه های اجرای خدمات کابل کشی توصیه می شوند که برخی را در زیر مشاهده می کنید:

مرحله اول :

نیازهای پروژه را بررسی کرده و بر این اساس تجهیزات اولیه را سفارش دهید؛ برای هر متراژ از محیط شبکه به میزان به خصوصی از کابل نیاز خواهید داشت. در این زمینه از خدمات مشاوره تیم ایمن نت برای خرید تجهیزات استفاده کنید. استفاده از کابل های مسی به جای کابل فیبر نوری در برخی از پروژه ها مشکلی به وجود نمی آورد. قیمت کابل های فیبر نوری بسیار بالا است؛ به همین جهت توصیه می کنیم از این تجهیزات تنها در موارد ضروری استفاده کنید.

مرحله دوم :

کابل های مسی از نظر میزان خلوص درجه بندی های متعددی دارند. شما می توانید از مدل های معمولی این کابل ها برای صرفه جویی در هزینه ها استفاده کنید. در نظر داشته باشید با انتخاب کابل های مسی برای سیستم شبکه هم در هزینه های خرید تجهیزات صرفه جویی خواهید کرد و هم هزینه های اجرای کابل کشی شبکه را به حداقل می رسانید. اجرای کابل های مسی در محیط اغلب بسیار ارزان تر از سایر تجهیزات خواهد بود.

مرحله سوم :

استفاده از کانال های داکت به جای ترانک نیز یک راهکار مناسب برای کاهش هزینه ها است. ترانک ها به هیچ عنوان بر کیفیت شبکه شما تاثیری نمی گذارند. پس می توانید این تجهیزات را با داکت ارزان قیمت جایگزین کنید. با انتخاب یک تیم اجرایی حرفه ای می توانید با هزینه های معقولی از خدمات کابل کشی شبکه بهره مند شوید. در این زمینه ایمن نت با سال ها تجربه فعالیت حرفه ای در خدمت مشتریان عزیز است.

با انتخاب یک تیم اجرایی حرفه ای می توانید با هزینه های معقولی از خدمات کابل کشی شبکه بهره مند شوید. در این زمینه ایمن نت با سال ها تجربه فعالیت حرفه ای در خدمت مشتریان عزیز است.

عوامل تأثیر گذار در قیمت کابل کشی شبکه

در خدمات پسیو شبکه در نظر گرفتن این هزینه ها از اهمیت بسیار زیادی برخوردار است. برآورد بودجه و هزینه های اولیه برای راه اندازی زیرساخت شبکه در بخش پسیو حائز اهمیت خواهد بود. در این زمینه حتما از نظرات کارشناسان فنی این حوزه استفاده کنید.

با استفاده از خدمات حرفه ای ایمن نت می توانید، با نازل ترین قیمت ها کابل کشی شبکه خود را انجام دهید. مهمترین عامل برای قیمت گذاری خدمات پسیو شبکه، کیفیت اجرای کابل کشی است.برخی از این عوامل تاثیرگذار را در زیر بررسی می کنیم:

  1. وسعت هر یک از این پروژه ها هزینه های نهایی کابل کشی را تحت تاثیر قرار می دهد. هر چه وسعت کار بیشتر باشد، فاصله تا رک های شبکه بیشتر می شود.
  2. موقعیت جغرافیایی پروژه مورد نظر نیز این هزینه ها را به کلی تحت تاثیر قرار می دهد. محل اجرای پروژه هزینه های اجرای کابل کشی را تعیین می کند.
  3. میزان پهنای باند مورد نیاز نیز در تعیین این هزینه ها نقش موثری ایفا می کند.
  4. فاکتور بعدی در خصوص تعیین هزینه های کابل کشی نوع شبکه است. در هر شبکه ای شرایط کابل کشی متفاوت خواهد بود که هزینه های کار را نیز تحت تاثیر قرار می دهد.
  5. نوع تجهیزات به کار رفته نیز در خصوص قیمت گذاری خدمات کابل کشی از اهمیت بسیار زیادی برخوردار است.
  6. در این زمینه مسیر کابل کشی نیز مورد توجه قرار می گیرد.

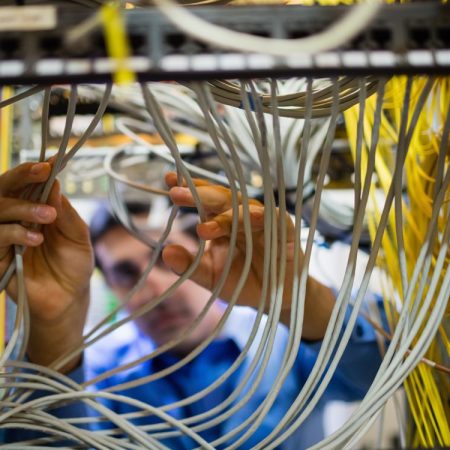

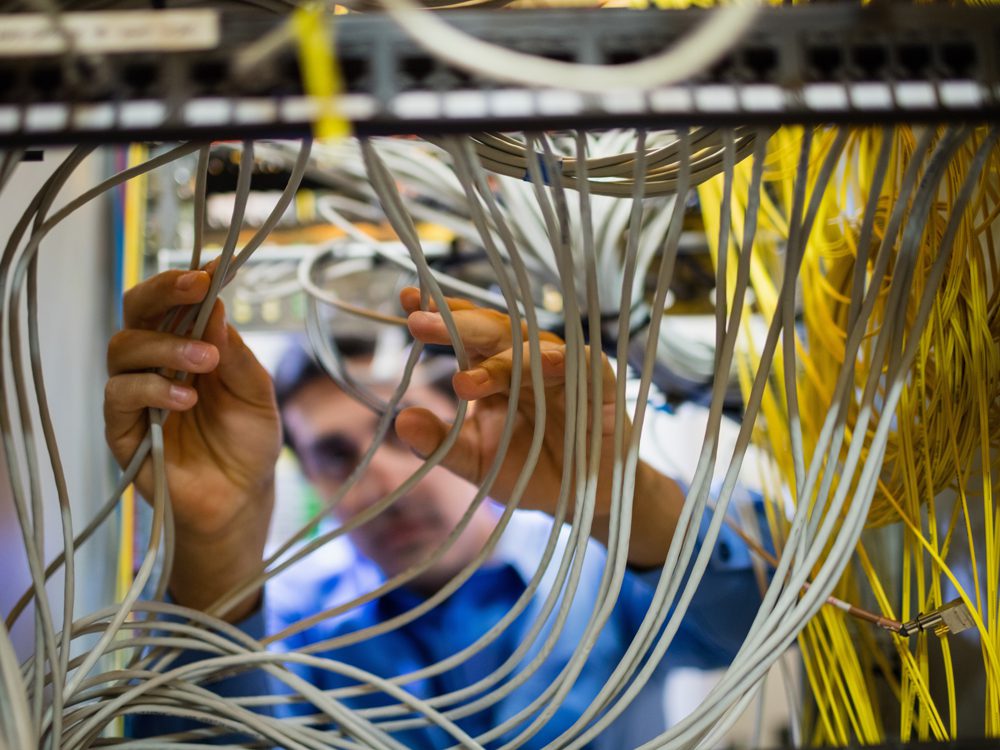

تعرفه کابل کشی شبکه

مزایای خدمات کابل کشی شبکه ایمن نت

  1. با حضور تیم کارشناسان ایمن نت برای اجرای خدمات کابل کشی شبکه انواع کابل ها با روکش های مرغوب و باکیفیت انتخاب خواهند شد.
  2. تیم با سابقه ایمن نت میزان خطاها و ریسک های کابل کشی شبکه را به حداقل می رسانند.
  3. به این ترتیب ایمنی شبکه شما به خوبی حفظ خواهد شد.
  4. با استفاده از خدمات ایمن نت هیچ گونه تداخلی در میان کابل های به کار رفته در سیستم شبکه به وجود نمی آید.
  5. حمل و انتقال کابل ها و سایر تجهیزات در این مجموعه با دقت بالایی انجام می شود و اقلام مورد نیاز با بهترین کیفیت به محل اجرای کار منتقل می شوند.
  6. در این سیستم به مدیریت هزینه های یک شبکه رسیدگی می شود. برای این منظور فهرستی از کلیه اطلاعات مربوط به شبکه جمع آوری شده و مستند سازی اولیه از این اطلاعات انجام می گیرد.
